在智能制造浪潮席卷全球的今天，工業自動化設備已成為現代制造業的核心引擎。其中，沖床二次元機械手憑借其精準高效的作業特性，在五金加工、汽車制造、家電生產等領域扮演著不可或缺的角色。這種專為沖壓生產線設計的自動化裝置，通過二維平面內的精密運動控制，不僅實現了從人工操作到智能生產的跨越，更以±0.05mm的定位精度和30%-50%的效率提升，重新定義了傳統沖壓工藝的生產模式。

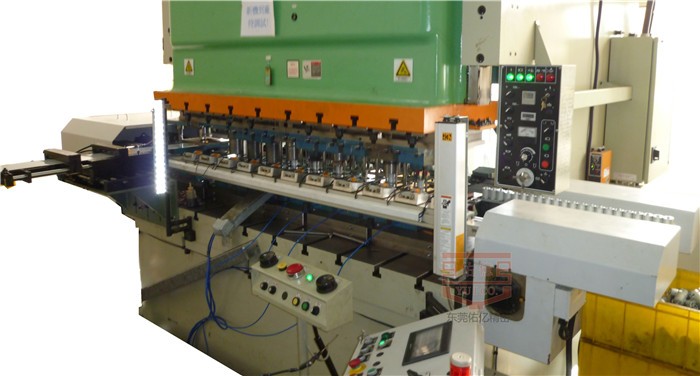

沖床二次元機械手是專門用于沖壓生產自動化作業的設備，其工作原理及核心優勢如下：

一、工作原理

二維平面運動機制
二次元機械手專注于在X/Y平面內完成精準動作，通過水平連桿結構和曲柄導軌機構實現手臂的同步夾緊與松開。其運動軌跡由伺服馬達驅動，結合精密滾珠絲桿傳動，確保定位精度達到±0.05mm以內，滿足沖壓件的高精度加工需求。

同步控制技術
機械手內置運動控制器，與沖床曲軸編碼器信號聯動，實現與沖床動作的完全同步。例如，在沖床滑塊上行至死點時，機械手同步完成取料、送料動作，避免干涉并提升節拍效率。

多軸協同與安全防護

采用雙伺服馬達驅動X/Y軸，通過PLC編程實現多軸聯動，確保動作流暢性。

配備誤送檢知回路，當檢測到物料位置偏差或模具卡料時，立即觸發急停保護，避免設備損壞。

二、技術優勢與應用場景

1、效率提升

單臺機械手可替代2-3名工人，生產節拍提高30%-50%（例如：汽車連接器沖壓節拍從8秒/件縮短至6秒/件）。

配合三合一送料機，實現從卷料開卷到成品下料的全程自動化，減少人工干預。

2、質量保障

恒定夾持力避免工件變形，不良率降低至0.3%以下（人工操作不良率通常＞2%）。

閉環控制系統實時補償位置偏差，確保沖壓一致性。

3、安全防護

雙手按鈕+光柵防護雙重保險，避免人員誤入危險區域。

緊急停止后自動記憶位置，重啟后無縫銜接作業，減少停機損失。

4、典型應用

五金行業：端蓋、支架等標準件的高速沖壓。

汽車制造：車門鉸鏈、座椅滑軌等多工位級進模生產。

家電領域：壓縮機殼體、洗衣機內筒的自動化產線。
